有一個攸關列印或出圖的重要設定程序,由於在一般的情況下它並不常改變設定,甚至,在固定的公司或使用者的電腦裏,也許自從第一次設定成功後,就再也不會去變更了。久而久之,包括我自己也都忘了它的存在。
幸好之前有把系統設定參數匯出成備份檔,如果您會在不同的電腦操作AutoCAD,或者會同時使用多個不同的版本,記得把慣用的系統參數設定隨身帶著走,這是一個好的習慣也是必要的手段。
由於AutoCAD應用的領域非常的廣泛,舉凡建築、機械、電子、基礎工程、室內設計、測量等等。每一種繪圖都有每一種的圖學與規範,以及不同的出圖設定方式。此篇無關教學或示範,只能算是個人的筆記,若有進階的設定及問題,請自行參考相關的設定方式。
Step 1:檔案/出圖型式管理員

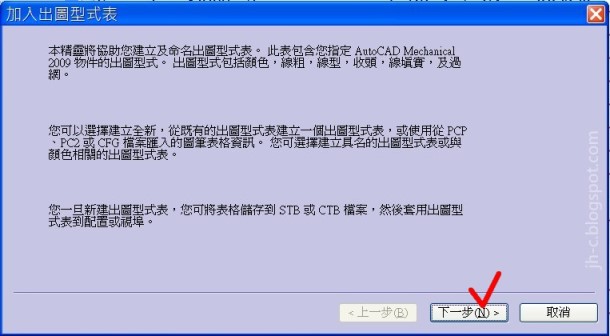

Step 2:新增出圖型式表精靈
Step 3:Next
Step 4:使用既有的出圖型式表
Step 5:加入出圖型式表檔案
Step 6:自行定義或變更名稱
Step 7:確認後完成匯入型式表

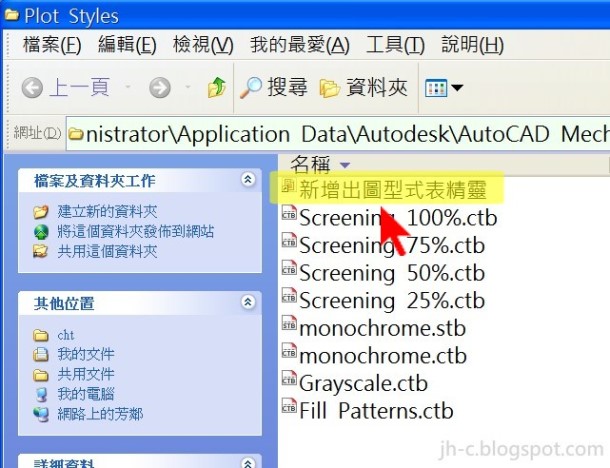

完成匯入後,就會在AutoCAD程式根目錄例如 C:\Documents and Settings\………\Plot
Styles資料夾裏 (圖2),新增一個(圖6)為名稱的 .ctb檔案。
Step 8:配置1/頁面設置管理員
Step 9:配置1/修改
Step 10:頁面設置
由此頁右上角下拉選單中,即可選擇預設或自訂之出圖型式。
另外,也可以點選下拉框右側小圖示,進人出圖型式表編輯器,調整或更改設定值。
另外,也可以點選下拉框右側小圖示,進人出圖型式表編輯器,調整或更改設定值。
出圖型式表的重要在於,不論是使用彩色或黑白出圖,它是最終管理及指定繪圖機(印表機)列印結果的地方。
通常我們會在繪圖模式裏以預先設定好的圖層,來區格不同性質的線條,不過如果更換或使用不同的出圖設備,在圖層裏所指定的設定值,與列印出來的結果可能就會有所不同。以個人的方式我只會在圖層裏設定顏色及線型,線粗(寬)則在出圖型式表裏指定(如上圖)。
或者,如果遇到列出來的結果與圖層裏的設定不相符時,逐一檢查出圖型式表裏的顏色、調色、灰階、線型、線粗等等是否正確,或稍加調整後即可得到滿意的列印結果了。
