112-890306／112-890316
|

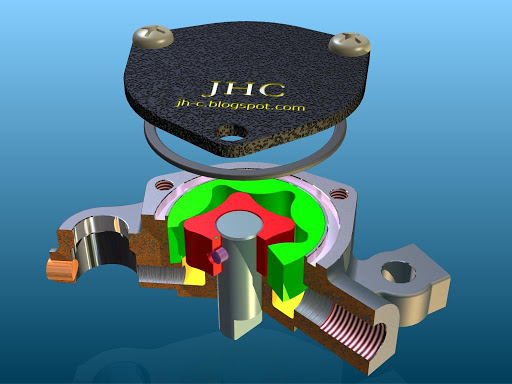

我不確定行星泵的內外轉子屬於內齒輪或偏心凸輪，以及在合理的運轉中必需要有幾個相切的接觸點？但不管是內齒輪或偏心凸輪，我想它們都是擺線或漸開線的組合。而且在運轉嚙合的過程中，若還要同時相切於兩個，或兩個以上的接觸點時，必需經過精密的計算，不然就會產生干涉。 這一個 3D 模型只是依試題拆圖，假設兩軸中心距為2.5mm、外轉子外徑為35mm，內轉子4齒、外轉子5齒。我只在草圖裏用圓弧線繪出，且讓兩轉子相切於一點，同時為了排除運轉時的干涉，最小間隙調整為 0.134mm。 一個看似簡單的機械結構組件，裏面卻是隱藏著大大的學問。這些問題在 Inventor 的動態模擬模式裏應該就能找到答案？不過我目前還沒找到… |
|
行星泵 112-890316  |
以下內容為互動式 3D模型（.DWF）動態展示，若無法正常顯示，請詳閱網頁最上方指示說明解決！
依照您使用的瀏覽器展開畫面（點選＋/－後開始載入，螢幕略有短暫定格實屬正常！）
檔案大小：153k
